SF6在线监测系统

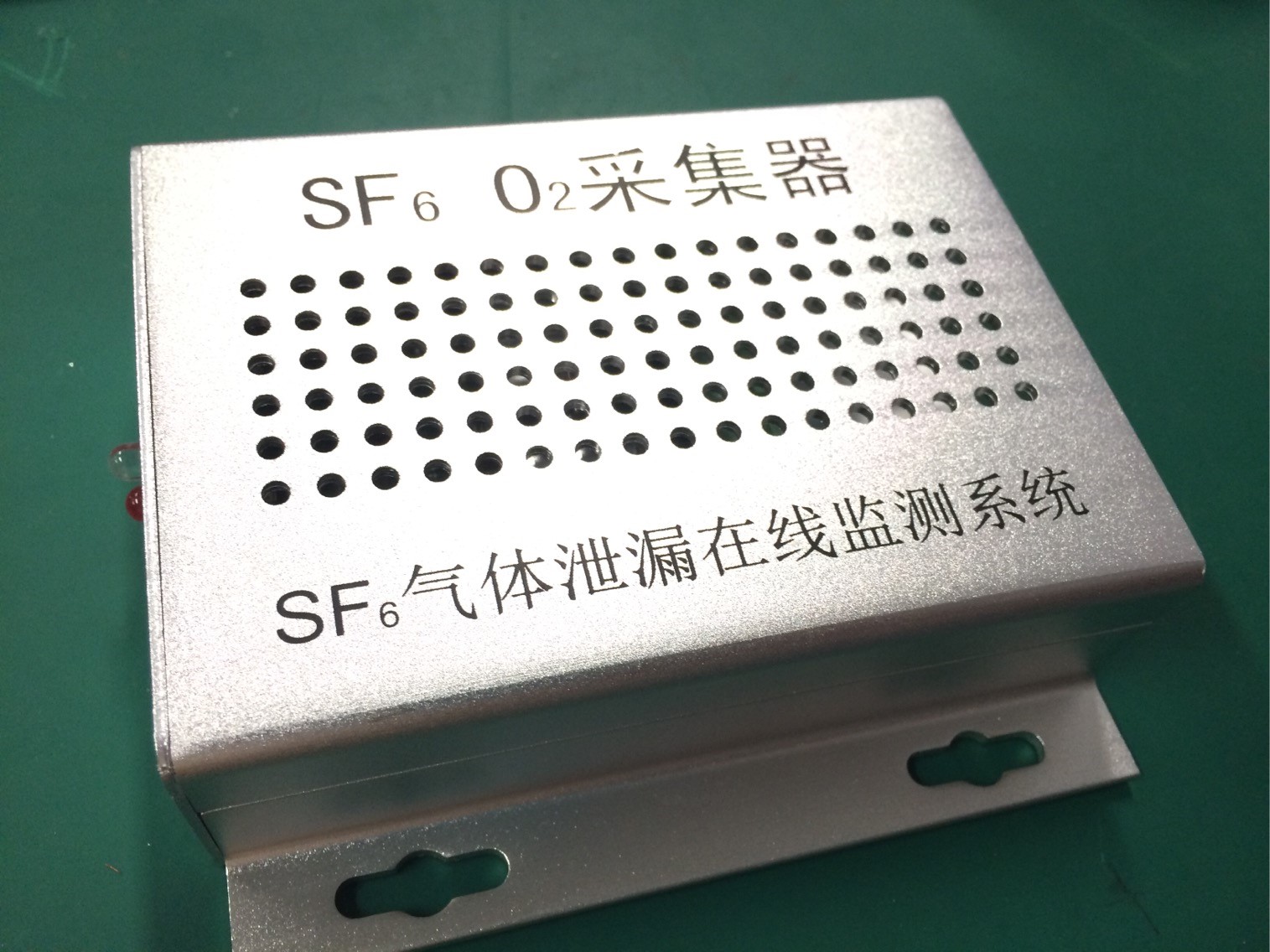

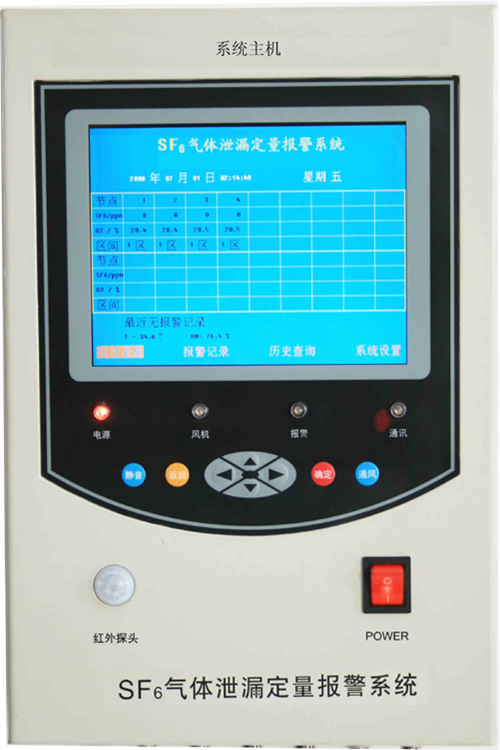

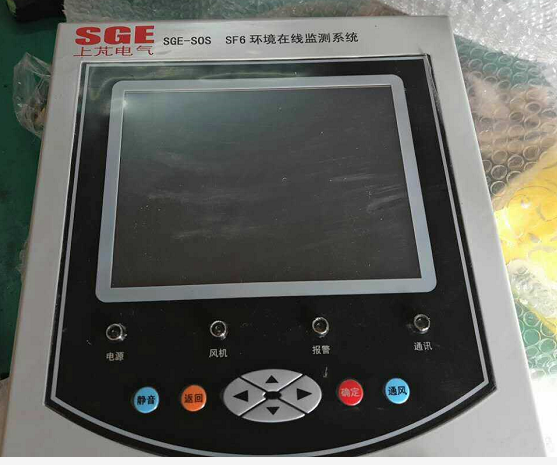

SGE-SOS型SF6-O2气体泄漏报警系统

新技术、新突破

1、基于声速原理,精度高,寿命长,稳定性好。

2、0~30000ppmv宽范围内定量测量显示。

3、系统具备自动修正功能,有效克服温度、湿度等环境因素的影响。

 4、多路开关、模拟量输出,与综自系统无缝集成。

 5、可选无线报警功能可选有毒气体(如CO、CH4、H2S)的含量监测

6、可选外部输入信号接口,输入信号可来自烟雾探头、门磁开关等

 7、可选输出接口,实现自动启/停除湿机、电控门等众多智能化控制功能

8、可选数字式SF6密度继电器结合组网,组成全方位的SF6气体泄漏监控系统

9、可选远程网络进行监控系统运行状态,直接控制主机或变送器的运行

概述

近年来,随着我国电力工业的迅速发展和技术装配水平提高,SF6电气设备已大量投入运行,SF6气体相对分子质量大,它的密度是空气的5倍多,一旦泄露,SF6气体将沉积于空气的下方,导致设备下部空间大量积累SF6气体,从而引起缺氧窒息事故的发生。

SGE-SOS系列SF6-O2在线监控报警系统是根据当前电力系统强调安全生产的形势,为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计,开发的智能型在线监测系统。

它主要监测环境空气中SF6气体含量和氧气含量,当环境种SF6气体含量超标或缺氧时,能实时进行报警,同时自动开启通风机进行通风,并具有温湿度监测,工作状态语音提示,远传报警,GSM短信息发送报警信息(选配),历史数据查询等诸多丰富功能。

它独有的微量SF6气体监测技术,能检测到1000ppmv以下的SF6气体,不仅可以达到保障人身安全的目的,而且还能确保设备正常运行,进口高稳定的氧气传感器,可以为现场工作人员提供更多一层可靠保护。

本系统可广泛应用各种电压等级的SF6配电室,SF6开关室,组合电器室(GIS),SF6主变室等。

相关安全法规

GB/T8905-2012《六氟化硫电气设备种气体管理和检测导则》第七条规定“在户内设备安装场所的地面层应安装带报警装置的氧量仪和六氟化硫浓度仪”

DL/T603-2006《气体绝缘金属封闭开关设备运行及维护规程》第4.1GIS室的安全防护“GIS室内空气中的氧气含量应大于18%或SF6气体浓度不应超过1000x10-6或6g/m3

DL/T639-1997《六氟化硫电气设备运行,试验及检修人员安全防护细则》第4.1.6种要求“工作区空气中六氟化硫气体含量(体积比)不得超过1000x10-6”。第4.3.3中要求“设备安装室底部应安装六氟化硫浓度报警仪和氧量仪,当六氟化硫浓度(体积比)超过1000x10-6,氧含量低于18%时,仪器应报警”。

主要特点

1、多重检测功能:主要针对SF6气体泄漏和缺氧状况进行检测,并兼有温度,湿度等环境数据的辅助检测功能,完全符合《电力安全工作规程》要求。

2、先进的气体传感器,采用高精度进口传感器。

3、早期现场报警技术,微量监测技术能发出早期现场警报,并指示气体泄漏位置,及时通知危险地点人员疏散,寻找和查处泄露源,保护运行设备。

4、现场总线设计,一根电缆连接所有变送器及主机,可分立可组合,具有很高的现场适应性。

5、多点组网检测,做多128点同时检测,满足现场环境需要,提高检测可靠性。

6、遥测遥信能力,数据可传输到远方控制中心,控制中心可直接远程查询检。

7、短信提醒功能,报警信息可通过短信息发送到预先设置的多个手机号码。

8、长寿型设计,充分利用单片机的工作灵活性,传感器采取间歇式工作测量,大大提高传感器的工作稳定性和使用寿命。

9、历史数据记录和查询,大容量数据存储器,可直接在监控主机上进行快捷查询。

10、自动语音提示,报警,自动语音提示实时监测结果,加强现场工作人员的直管感觉。

主要技术参数

1、工作环境

温度范围-10℃~+50℃;

湿度范围≤95%RH;

地震等级7度;

大气压力86kpa~106kpa;

2、SF6测量指标

测量范围0~30000ppmv;

最小响应浓度10ppmv;报警点可在测量范围内设置,默认1000ppmv;

引用误差±5%FS;

重复性误差<5%FS;

零点漂移<5%FS;

量程漂移<5%FS;

3、氧气测量指标

检测浓度0~25%;

氧气浓度报警点可在测量范围内设置,默认18%;氧

气测量精度<0.4%(O2在21%时);

4、其它指标

温度测量范围:-40℃~+60℃,精度:±1℃;

湿度测量范围:0~100%RH,精度:±3%RH;

工作电压:AC/DC100~265V

报警输出功率:AC220V/10A

风机输出功率:AC220V/20A

风机自动通风时间可设置,默认10min/次;

数据记录:时间1个月;

通讯方式:RS-485总线;

通讯规约:通用电力通信规约;

绝缘性能:外壳与电源>10MΩ;

抗电强度:外壳与电源>2000v

电磁兼容特性:快速瞬变脉冲群GB/T17626.4-1999 3级;雷击(浪涌)GB/T17626.5-1999 3级

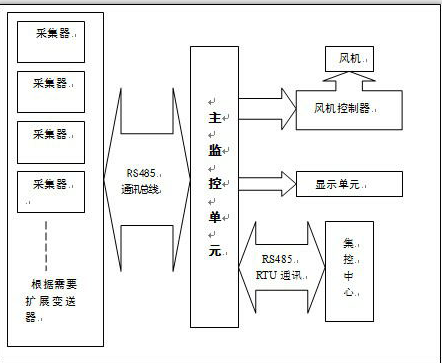

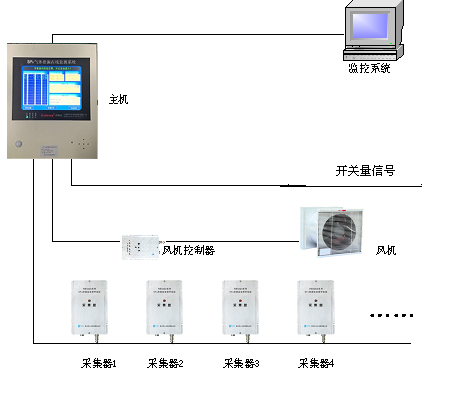

系统原理图

售前服务

有公司派专业的服务工程师,上门测量设计,提供解决方案,或有用户提供监测点数,主机和最近的监测点距离,各监测点之前的距离或者组合电器GIS室内的平面布置图,由公司方案设计师为您确定解决方案。
